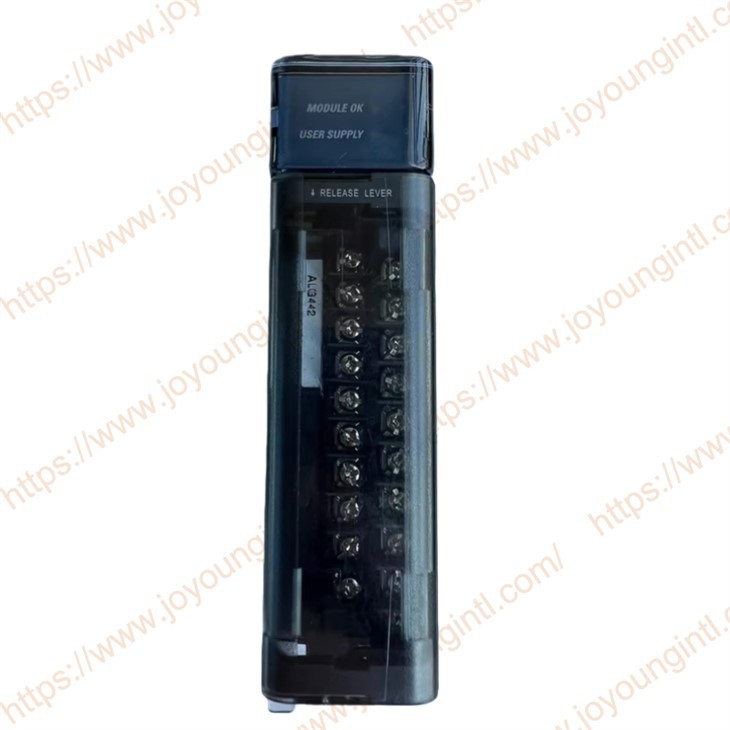

Recursos do módulo IC694ALG442: As saídas podem ser configuradas para manter o último estado ou para redefinir para o limite inferior de sua faixa se a energia do sistema for interrompida. As saídas também podem ser configuradas para operar no modo rampa sob comando do programa aplicativo. No modo de rampa, o canal de saída faz a transição para um novo valor durante um período de tempo, em vez de assumir o novo valor imediatamente.
Especificações Técnicas
|
Fabricação |
GE |
|
Modelo |
IC694ALG442 |
| Número da peça | IC694ALG442-CB |
|
Descrição |
Módulo de entrada e saída analógica |
|
Origem |
EUA |
|
Dimensão |
30*15*5cm |
|
Peso |
0,55kg |
Detalhes do produto
IC694ALG442 Principais recursos e especificações
1. Canal de entrada analógica
Número de canais: 4
Tipo: entrada diferencial
Alcance do sinal (software opcional, configuração independente para cada canal):
Tensão: 0-5V CC, 0-10V CC, ±5V CC, ±10V CC
Corrente: 0-20mA, 4-20mA (através de um resistor externo de precisão de 250 ohms)
Resolução: 16 bits (incluindo bits de sinal)
Precisão
±0,1% da escala completa (modo de tensão, 25 graus)
±0,2% da escala completa (modo atual, 25 graus)
Impedância de entrada: > 1 MΩ (modo tensão); 250Ω (modo atual, integrado-)
Taxa de amostragem: Todos os 4 canais foram digitalizados em 10 ms.
2. Canal de saída analógica
Número de canais: 2
Tipo: saída isolada
Alcance do sinal (software opcional, configuração independente para cada canal):
Tensão: 0-5V CC, 0-10V CC, ±5V CC, ±10V CC
Corrente: 0-20ma, 4-20ma
Resolução: 14 bits (tensão), 13 bits (corrente)
Precisão: ±0,2% da escala completa (25 graus)
Capacidade de carga
Saída de tensão: Carga mínima 1kΩ
Saída atual: Carga máxima 600Ω
3. Especificações gerais
Isolamento
Entre o canal de entrada e a lógica do backplane: 500V AC, com duração de 1 minuto.
Entre o canal de saída e a lógica do backplane: 500V AC, com duração de 1 minuto.
Nota: Os canais de entrada não estão isolados uns dos outros e os canais de saída não estão isolados uns dos outros. Não há isolamento entre os canais de entrada e saída.
Consumo de energia: +5V DC (do backplane), máximo 275mA.
Luzes indicadoras de LED: Luzes indicadoras de status e erro são fornecidas no módulo.
Conexão: Conecte ao dispositivo de campo através de um conector frontal removível de 40 pinos (normalmente usando IC693CBL311 ou um cabo similar).
Configuração: Configure usando o software de programação PACSystems (como Proficy Machine Edition), sem a necessidade de chaves DIP de hardware. Todos os parâmetros (faixa, filtragem, alarme, etc.) são definidos através do software.
Vantagens e limitações do IC694ALG442
Vantagens
Economia-de espaço: ao integrar funções de entrada e saída em uma só, o número de módulos e o tamanho do rack são reduzidos.
Flexibilidade: Cada canal pode ser configurado independentemente como modo de tensão ou corrente, adaptando-se a uma variedade de sensores e atuadores.
Alta precisão: A resolução de entrada de 16 bits oferece excelente precisão de medição.
Fácil de configurar: totalmente configurado-por software, simplificando a configuração e a manutenção.
Limitações/Precauções:
Canais não{0}}isolados: não há isolamento entre canais de entrada, canais de saída ou entre entrada e saída. Isso pode ser uma limitação em aplicações onde há uma alta tensão de modo-comum ou onde o isolamento entre canais é necessário.
Dependente do software e dos cabos: Devem ser usados o software de programação correto e cabos conectores frontais dedicados.
Status descontinuado: Este módulo é um produto descontinuado. A Emerson substituiu a linha de produtos RX3i por uma série atualizada.
