Introdução ao produto

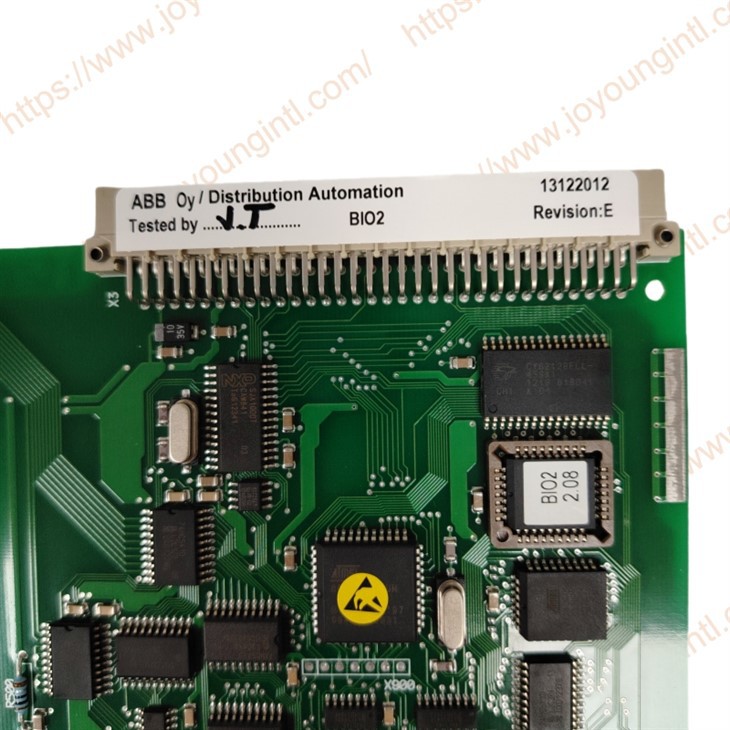

Bio 2 1 MRS050643 é uma placa de E/S binária com relés mecânicos. Utilizado principalmente para o terminal de proteção do alimentador da Ref 541/543/545.
Especificações técnicas
|
Fabricação |
ABB |
|
Modelo |
BIO2 |
| Número da peça | 1MRS050643E |
|
Descrição |
Placa de E/S binária com relés mecânicos |
|
Origem |
Finlândia |
|
Dimensão |
25*15*5cm |
|
Peso |
0. 45kg |
Detalhes do produto
Placa de E/S binária com relés mecânicos (Bio 2 1 MRS050643):
| Número de entradas | 14 por placa |
| Tensão de entrada | 48… 265 V DC (limiar 35 V DC) |
| Número de saídas de energia | 5 por placa |
| Tensão operacional | 265 V DC ou 250 V AC |
| Fazendo corrente | 20 A (pico) |
| Carregar corrente | 12 A |
| Quebrando corrente | 6 A |
| Capacidade de quebra | 300 W para máx. 100 ms (l/r <15 ms) |
| Número de saídas de sinal | 2 por placa |
| Tensão operacional | 220 V DC ou 250 V AC |
| Máx. atual | 2 A |
| Número de relés de vigilância | 1 por placa |
| Tensão operacional | 220 V DC ou 250 V AC |
| Máx. atual | 2 A |
| Entradas totais | 14 por placa |
| Total de saídas | 8 por placa (7 configurável livremente) |
| Número de saídas de energia com supervisão da bobina | 2 (bobina ok se rcoil <10 kΩ) |
As saídas de potência de um único bio 2 1 MRS050643 e Bio 2_7_ PO2 são saídas em que o objeto a ser controlado é conectado em série com dois contatos de relé de saída pesada. Essas saídas podem ser usadas para fins de disparo e disjuntor e controle de desconexão.
Ref542Plus pode ser equipado com 2 tipos diferentes de módulos eletromecânicos, BIO2 e BIO3. Os módulos são funcionalmente equivalentes, com pequenas variações. Esses módulos estão disponíveis em diferentes versões. Mais detalhes podem ser encontrados no catálogo técnico Ref542Plus.
O tempo de compensação leva em consideração o processamento do sinal dentro da unidade e o tempo de comutação do contato. Os valores para os diferentes módulos são:
Módulo IO estático 10ms
Módulo BIO3 15ms
Módulo BIO2 20ms.
