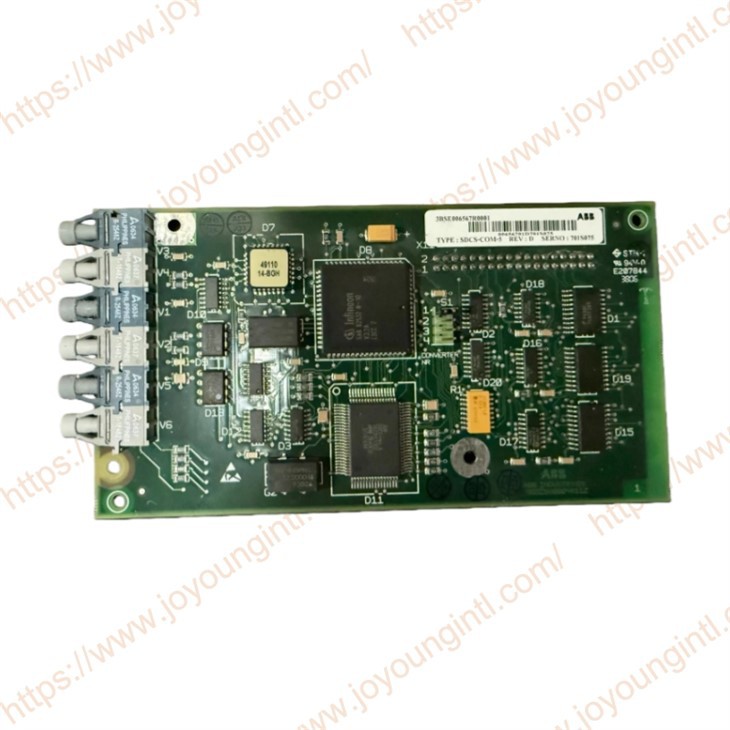

3BSE006567R1 SDCS-COM-5 é compatível com conversores de frequência da série ABB ACS880/ACS580 e DCS500 e outros sistemas de transmissão de corrente contínua. É também a placa de comunicação para conversores tiristores da série DCS500/DCF. Ele adota placas de circuito nano-revestidas e materiais de dissipação de calor de mudança de fase, que podem suportar temperaturas que variam de -40 graus a 85 graus, e também podem resistir a condições adversas, como névoa salina e vibração.
Especificações Técnicas
|
Fabricação |
ABB |
|
Modelo |
SDCS-COM-5 |
| Número da peça |
3BSE006567R1 3BSE006567R0001 |
|
Descrição |
Quadro de comunicação
|
|
Origem |
Finlândia |
|
Dimensão |
16*9*3cm |
|
Peso |
0,25kg |
Detalhes do produto
3BSE006567R1 SDCS-A placa COM-5 é usada para comunicações com módulos conversores DCS 500B equipados com software 21.xxx para fins de comissionamento e manutenção. Consiste em 3 canais de comunicação diferentes. Todos os canais RxD (receptor) têm a cor azul, todos os canais TxD (transmissor) têm a cor cinza. Se for necessário fazer alguma conexão, conecte sempre da mesma cor (plugue e tomada.
O canal 1 é um canal HDLC de 1,5 Mbits/s e é usado para comunicação com um PC. Canal 2
não pode ser usado junto com a versão de software S21.xxx.
O canal 3 é um canal DDCS de até 4 Mbits/s e é usado se um link serial baseado em hardware PROFIBUS, hardware CS31 ou hardware MODBUS
deveria ser realizado. Se uma destas possibilidades for utilizada, será necessário um módulo de adaptação. Este canal só pode ser utilizado com a versão de software S21.1xx (SDCS_CON-1). Consulte a documentação disponível para o sistema de links necessário.
Modelo recomendado:
| SDCS-DSL-4 | SDCS-CON-2A/2B |
| SDCS-FEX-425 | SDCS-CON1-52 |
| SDCS-FEX-4 | SDCS-CON1-21 |
| SDCS-POW-4 | SDCS-CON2-15+AMC-DC-2-COAT |
| 3BHB001337R0002,UNS0869a-P,V2 | PLACA SDCS-CON2-15+AMC-DCX- |
| 3BHE006422R0001,UNS2861c-P,V1 | SDCS-CON2A-18+AMC-CLAS2 |
| SDCS-POW-1C | SDCS-CON2-18+AMC-DC-CLASX+B0ARD |
| AC-POW-4 | SDCS-IOE2-COAT |
| SDCS-PIN-48 | SDCS-IOE-2-COAT |
| SDCS-PIN-41A | SDCS-UCM-1-COAT |
| SDCS-PIN-51 | SDCS-FEP-1-COAT |
| CA-PIN-51 | SDCS-PIN-11 |
| SDCS-PIN-205B | SDCS-MEM-8-256MB |
| SDCS-PIN-205A | SDCS-FEX-425 |
| SDCS-FEX-2A | SDCS-COM-81 |
| SDCS-CON-4 | SDCS-COM-82 |
| SDCS-PIN-4 | SDCS-PIN-46-COAT |
| SDCS-CON-2-21 | SDCS-REB-1-COAT |
| SDCS-PIN-206B-COAT PIN-23 | SDCS-FEP-2 |
| SDCS-REB-2-COAT | SDCS-FEP-1 |
| SDCS-AMC-DC2-COAT | SDCS-PAR-2 |
